Eigenbau FT-Meter für meinen Yaesu FT-857

Mal so zwischendurch hab ich mir vorgenommen, einfach mal ein zusätliches Anzeigeinstrument für meinen Allbander zu fertigen.

Als Projekt stand das allseits bekanntes FT-Meter-Projekt an.

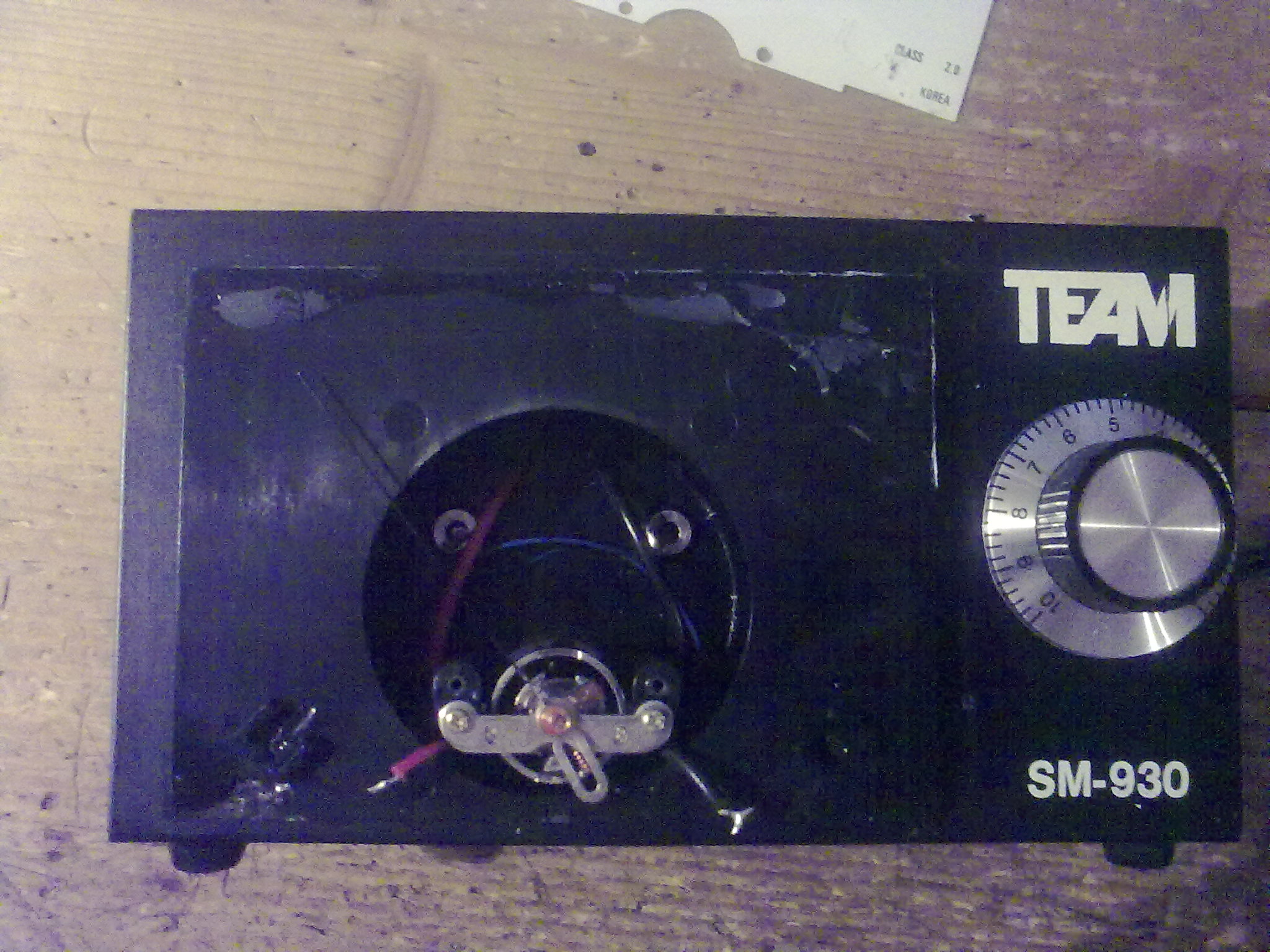

Ein altes S-Meter war schnell beschafft.



Nun musste nurnoch ein neuer Poti rein, sowie die Skala geändert werden.




Die Skalen findet man im Internet.
Ein wenig nachbearbeitet und skaliert und schon passts.
Dann die neue Skala auf die alte aufgeklebt.




Fertige Skale wieder montiert und Skalengehäuse drauf.





Eine kleine Justierung muss noch durchgeführt werden.
Der Menüpunkt 60 ist da hilfreich.
Als erstes, die Nullstellung korrigieren.
Dann im TRX-Menü Punkt 60 auf FS eingestellt
und mit dem Poti am FT-Meter auf Maxiumum abgestimmt.

FERTIG

Nun kann ich beim Senden bzw Empfangen unabhängig vom internen Messgerät
einen 2. Wert ablesen.
Das kann hilfreich sein, da ich beispielsweise beim Senden
einerseits das SWR und zusätzlich die abgegebene Power messen kann.
[ kommentieren ] ( 26 mal gelesen ) Permanentlink
Reparatur und Restaurierung meines neuen Kenwood TH-F7E

Vor kurzer geraumer Zeit tauschte ich mit einem OM meinen kleinen Standard C-508 gegen einen etwas defekten Kenwood TH-F7E.
An ihm muss einiges gemacht werden.
Die Tastaturmatten sind nichtmehr die neusten und sehr abgegriffen.



Ein paar neue waren schnell besorgt.



Auch die fehlende Anschlussabdeckung konnte ich zu den Tastaturmatten mit besorgen.
Zerlegt war das Gerät schnell.



Mir wurde schon gesagt, das die PTT-Taste ihren Dienst verweigerte.
Der Fehler war schnell gefunden, oder auch eher nicht.
Denn der Taster war nichtmehr aufzufinden.



(oben rechts (Ersatz), unterscheidet sich merklich von den beiden darunter)

Das Ergebnis sieht nun so aus.





Als nächstes muss der 1. Empfänger wieder flott gemacht werden.
Hier ist der Fehler vorerst durch diverse Foren eingegrenzt.
Einer der 4 3SK320 hat wohl das zeitliche gesegnet.


(im Bild rot eingezeichnet)

Diese Teile sind verflixt winzig.
Hier die Teile in der Tüte,
die übringens 8x 5 cm gross ist.



Das wird noch ein Spass
Ob ich das erledige, werd ich mir noch stark überlegen.
[ 2 comments ] ( 118 mal gelesen ) Permanentlink
Filter im FT-857 nachrüsten

Nachdem ich nun endlich einen Multibander ergattern konnte war die Freude GROOOSSSSS.
Endlich besitze ich einen FT-857 dem vom Vorbesitzer
sogar noch ein 2,7KHz SSB-Filter von Murata beigelegt wurde.

So sehen die beiden wichtigsten Platinen im TRX aus.

Hier die Senderplatine:



Gut zu erkennen die 3 Senderendstufen und die Koppler.

Hier die Platine die nun wichtig wird:



Oben rechts im Bild zu sehen, sind die 2 bezeichneten Filterbänke.
Darunter der schon vorhandene Murata 2,2KHz Filter.

In den nächsten beiden Bildern sieht man nun gut die Verdrahtung.




Nun nurnoch den TRX starten und nach dem in der Anleitung
Beschriebenen Vorgang den Filter 1 bzw Filter 2 aktivieren.

Hier nun mal noch nebenbei der Grössenunterschied zwischen dem FT-857 und dem FT-897



Viel Spass beim selber nachrüsten.
