FT-847 Restauration und Generalüberholung / Teil 2

Heute hab ich mich mal dran gesetzt un den kompletten TRX mit Nagellackentferner,
Fettlöser und Feuchttüchern zu reinigen.
Vor allem das Display war der Grund der Reinigungsaktion.
Es wies im ersten Drittel gelbe Flecken auf.
Leider hab ich vergessen ein Foto davon zu machen.
Aber ich habe eines geschossen, als ich das Display ausgebaut und zerlegt hatte.



Ich denke mal, das Bild spricht Bände.
Unten ist nur der Rahmen.
Darüber ist aber der LED Licht-Leiter.
Hier sicht man die besagten Flecken recht gut.
Die Folie darüber ist bloss ein Schutz,
der zwischen den LCD-Prozessoren und den eigentlichen Displayteilen eingebaut ist.
Den zu reinigen war ne Sauarbeit.

Das Ergebnis lässt sich aber sehen.



Mal ganz davon abgesehen das die Komplettreinigung
den Qualmgeruch fast entfernt hat.

Leider kann ich euch keine Probe davon geben.
Es hat noch keiner das Geruchsweb erfunden hihi.
[ kommentieren ] ( 10 mal gelesen ) Permanentlink
Einmal "Fullhouse" für den FT-1000MP bitte

Heute sind alle Filter angekommen die meinem FT-1000MP fehlen.
Diese hat noch DG7BBQ für mich übrig gehabt.
Für die Zukunft soll ja mein FT-1000MP für alles gerüstet sein.
Vor allem will ich ihn für den CW-Kurs nutzen,
den ich bei DM3BJ und DL3AMB absolvieren darf.

Auch der 500 Hz CW-Filter aus dem FT-847
findet sein neues Zuhause im FT-1000MP.

Aber erstmal musste ich rausfinden, welcher Filter welcher ist!

Also hab ich mal alle neuen Filter für ein schönes Foto
auf dem FT-1000MP positioniert.



Links I Rechts
-------------------------------------
250 Hz 455 KHz ZF
250 Hz 8,2 MHz ZF 500 Hz 455 KHz ZF
500 Hz 455 KHz ZF 2 KHz 455 KHz ZF

Den 250 Hz 8,2 MHz ZF hat mir Funktechnik Dathe zugeschickt.
Der 500 Hz 455 KHz von Collins war im FT-847 verbaut.
Die anderen 3 sind von DG7BBQ.

Als ersten hab ich den 500 KHz / 455 KHz ZF / CW Filter
im Subempfänger eingebaut.



Links daneben übrigens die SDR-IF-Out Platine.

Dann waren die Filter für den Main-Empfänger dran.
So sah es zuvor aus.



Hier habe ich als ersten den 250 Hz Filter für die 8,2 MHz Bank verbaut.



Dann kamen die 455 KHz Filter an die Reihe.



Letztendlich mussten nurnoch alle Filter im Menü freigeschaltet werden.



Nun noch der obligatorische Test am Ende.



Jetzt kann der CW-Kurz und die Contestekommen.
Mein FT-1000MP ist dafür gewappnet.
[ kommentieren ] ( 50 mal gelesen ) Permanentlink
FT-847 Restauration und Generalüberholung / Teil 1

Ich hab vorgestern einen Yaesu FT-847 für billig Geld erstanden.
Leider hat das auch eine Schattenseite.

Fehler:

70 CM-Pa keine Power
Sub-Tune und Mem / VFO CH springen
Lüfter rasseln
stark verschmutzt und riecht (Rauchergerät)
Display Rahmenklebefolie (schwarz) verrutscht
einige Tasten reagieren nicht oder nur schlecht

Ran ans Werk . . .

Als erstes hab ih die schwarze Klebefolie am Display mal wieder an Ort und Stelle geklebt.
So wie es zuvor war, wollte ich es nicht lassen.

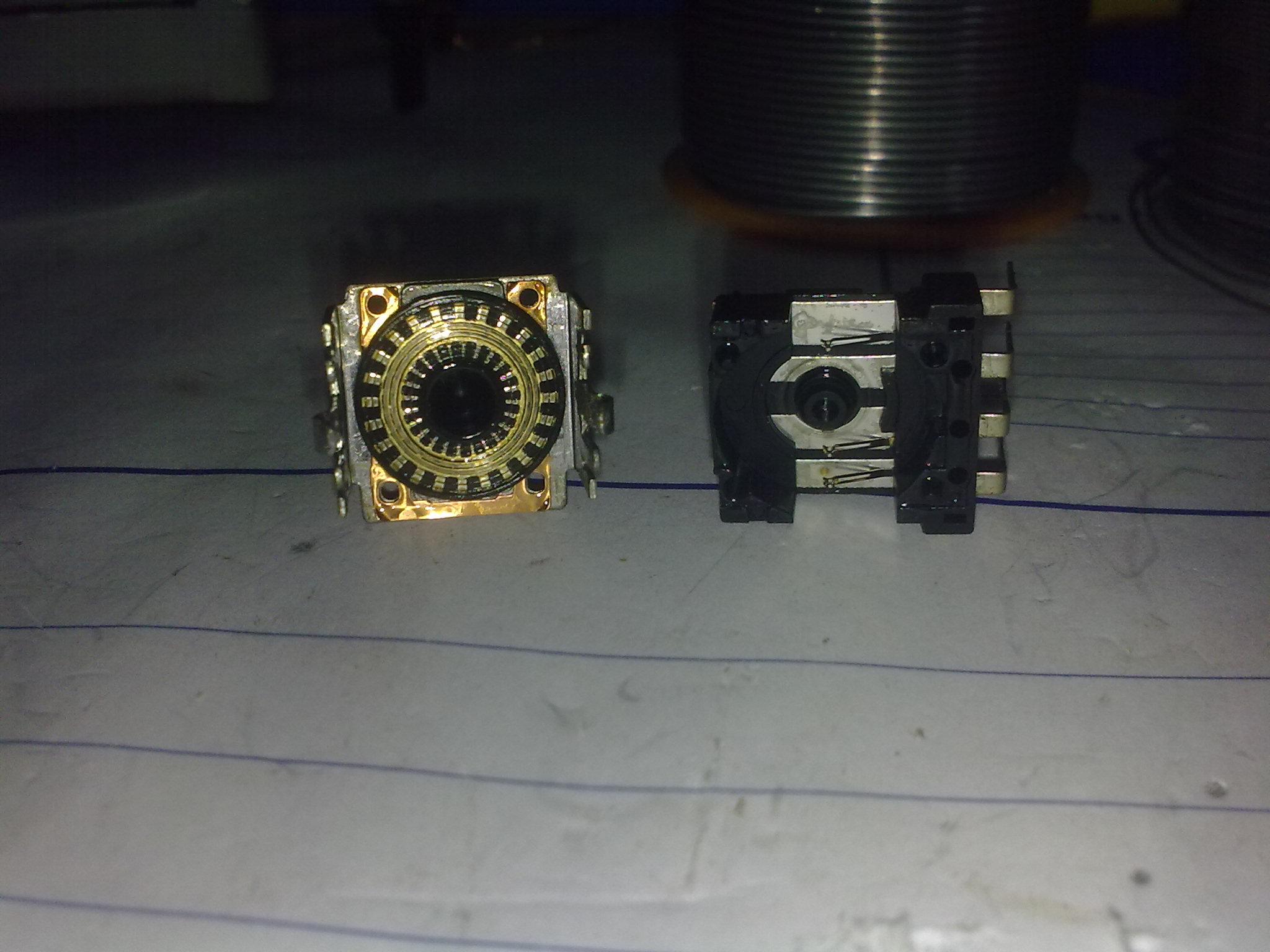

Dann habe ich erstmal fix die beiden Drehgeber gereinigt.
Also die waren richtig versaut.









Die tun schonmal wieder ihrn Dienst.

Gestern habe ich mich ans defekte PA-Modul gesetzt.
Es wies einen leider typischen Fehler auf.
Bei diesem Modul lösen sich nach geraumer Betriebszeit
einfach die Pins vom eigentlichen Modul.



Eigentlich keine schwere Reparaur.
Nur knifflig, da die Kontaktsstelle
mit etwas mehr Temperatur gelötet werden muss.
Nach getaner Reparatur spukt der TRX
erstmal wenigstens wieder auf 70 CM HF aus.
Leider aber erst bei viertelst aufgedrehtem Power-Regler.
Den Grund dafür muss ich erst noch finden.
Vermutung, Fehler im gezeigten Power-Modul.

Auch die KW und 6M Module hab ich mal unter die Lupe genommen.
Dort ist einfach die Wärmeleitpaste auf das Abdeckblech getropft.
Die PA muss mal richtig gekocht haben.
Der Messfühler an jeder PA lag frei
und hatte keinen wärmeleitenden Kontakt zu den Endstufen.





Diese habe ich erstmal wieder dick mit Wärmeleitpasste umhüllt.


Heute waren die Lüfter dran.
Grundlegend ersetze ich diese so oder so gegen neue leisere.
Ein Computerfachhändler hier in der Stadt
bietet günstige leise Lüfter der Marke Revoltec in allen Grössen.
Die alten warnen wegen des hohen Verschmutzungsgrades so oder so fällig.





Die neuen sind schön leise und sehen zudem auch optisch besser aus.



Bei der nächsten Bastelarbeit an diesem TRX
werde ich für den kleinen Lüfter
noch eine Temperaturregelung einbaun.
die reduziert dann das Geräuschmaß nochmal um einiges.

Es ist also noch einiges dran zu tun.
Hoffentlich keine "never ending Story"
[ kommentieren ] ( 966 mal gelesen ) Permanentlink
